Mogan Gh.L., Butilă E.V.,
Buzdugan I.D. Proiectarea reductoarelor conico-cilindrice. Universitatea Transilvania din Brașov
|
|
Subcap.3.2.1 Determinarea modulului frontal exterior
al angrenajului conic
(predimensionare)
|
|

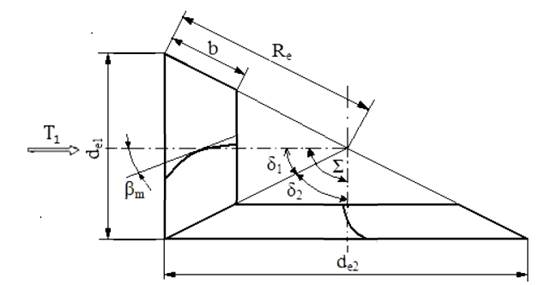

Schema de calcul
|
|
|
|
Date
de intrare
|
|
|
Denumirea parametrului
|
Relația de
calcul
|
Observații
|
|
Raportul de angrenare
|
u =
|
|
|
Numărul de dinți ai pinionului conic
|
z1 =
|
|
|
Momentul de torsiune al pinionului [Nmm]
|
T1 = Mt1
|
|
|
Turația pinionului conic [rot/min]
|
np = n1
|
|
|
Durata de funcționare impusă [ore]
|
Lhimp
|
|
|
Tensiunea limită la oboseala de contact,
[MPa]
|
σHlim
|
|
|
Tensiunea limită la oboseala încovoiere,
[MPa]
|
σFlim
|
|
|
Unghiul axelor roților [o]
|
Σ
= 90o
|
Angrenaj conic ortogonal
|
|
Unghiul de înclinare a danturii [o]
|
βm
= 0o
|
Pentru dantură dreaptă
|
|
βm
= 35o
|
Pentru dantură curbă
|
|
Unghiul conului pinionului [o]
|
|
Calc.3.2.1.1
|
|
|
Calculul
de predimensionare a angrenajului conic din
solicitarea
de contact
|
Calculul
de predimensionare a angrenajului conic din
solicitarea
de încovoiere
|
|
Relațiile
de calcul a modulului exterior frontal din solicitările de contact și
încovoiere
|
|
Modulul exterior frontal din solicitarea de contact,
|
Modulul exterior frontal din solicitarea de încovoiere,
|
|
Alegerea/determinarea
factorilor din relațiile de calcul
|
|
Alegerea factorilor de corecție a sarcinii
exterioare și a factorului de lățime
|
|
Denumirea
|
Valori
|
Observații
|
|
Factorul regimului de funcționare
|
KA = 1
2,5
|
Se adoptă valori mari pentru cazurile
mașinilor motoare și antrenate cu șocuri puternice
(Anexa.6.1.3.1)
|
|
Factorul dinamic
|
Kv = 1,05
1,2
|
|
|
Factorul de lățime (ψd = b/d1)
|
ψd = 0,4
0,6
|
|
|
|
|
Alegerea factorilor de corecție a
sarcinii interioare pentru
solicitarea de contact
|
|
Denumirea
|
Valori
|
Observații
|
|
Factorul repartizării neuniforme a
sarcinii pe lungimea dintelui pentru solicitarea de contact
|
KHβ
= 1,2
1,5
|
Se adoptă
valori mari pentru cazurile angrenajelor cu precizie scăzută
|
|
Factorul repartizării neuniforme a
sarcinii pe perechile de dinți aflate în angrenare pentru solicitarea de
contact
|
KHα
= 1,1
1,5
|
|
Alegerea/determinarea factorilor de
calcul la contact
|
|
Denumirea
|
Valori
|
Observații
|
|
Factorul de elasticitate a materialelor
roților
|
ZE
= 190
|
Pentru roți dințate din oțel cu modulul
de elasticitate, E = 2,06.105 MPa, și coeficientul
Poisson, ν = 0,3
|
|
Factorul zonei de contact
|
ZH
= 2,5
|
Pentru dantură dreaptă
|
|
ZH
= 2,2
2,3
|
Pentru dantură curbă
|
|
Factorul gradului de acoperire
|
Zε
= 0,91
0,93
|
|
|
Factorul înclinării dinților pentru
solicitarea de contact
|
Zβ
=
|
Calc.0
|
|
Determinarea tensiunii admisibile la
solicitarea de contact
|
|
Denumirea
|
Valori
|
Observații
|
|
Coeficientul de siguranță la solicitarea
de contact
|
SHmin = 1,15
1,3
|
Anexa.6.1.3.14
|
|
Factorul ciclurilor de solicitare
|
ZN
|
Anexa.6.1.3.13
|
|
Tensiunea admisibilă la solicitarea de
contact [MPa]
|
σHP = σHlim ZN /SHmin
|
Calc.0
|
|
|
Alegerea factorilor de corecție a
sarcinii interioare pentru
solicitarea de încovoiere
|
|
Denumirea
|
Valori
|
Observații
|
|
Factorul repartizării neuniforme a
sarcinii pe lungimea dintelui pentru solicitarea de încovoiere
|
KFβ
= 1,2
1,5
|
Se adoptă valori mari pentru cazurile
angrenajelor cu precizie scăzută
|
|
Factorul repartizării neuniforme a
sarcinii pe perechile de dinți aflate în angrenare pentru solicitarea de
încovoiere
|
KFα
= 1,1
1,5
|
|
Alegerea/determinarea factorilor de
calcul la încovoiere
|
|
Denumirea
|
Valori
|
Observații
|
|
Factorii de corecție a tensiunii la baza
dinților pinionului (1) și roții (2)
|
YSa1 = 1,1
1,3
|
Se
adoptă valori mari pentru numere de dinți mari ale pinionului respectiv
roții
|
|
YSa2 = 1,2
1,6
|
|
Factorii de formă a dinților pinionului
(1) și roții (2)
|
YFa1 = 2.4
3
|
Se
adoptă valori mari pentru numere de dinți mici ale pinionului respectiv
roții
|
|
YFa2 = 2,2
2,6
|
|
Factorul gradului de acoperire
|
Yε
= 0,75
0,8
|
|
|
Factorul înclinării dinților pentru
solicitarea de încovoiere
|
Yβ
= 0,85
0,95
|
|
|
Determinarea tensiunilor admisibile la
solicitarea de încovoiere
|
|
Denumirea
|
Valori
|
Observații
|
|
Coeficientul de siguranță la solicitarea
de încovoiere
|
SFmin = 1,4
1,6
|
Anexa.6.1.3.14
|
|
Factorii ciclurilor de solicitare pentru pinion (1) și roată (2)
|
YN1,2
|
Anexa.6.1.3.13
|
|
Tensiunile admisibile la solicitarea de
încovoiere pentru pinion (1) și roată (2)
|
σFP1 =
σFlimYN1YST/ SFmin
|
YST = 2 (factorul de corecție
a tensiunii de încovoiere la roata etalon); Calc.0
|
|
σFP2 =
σFlimYN2YST/ SFmin
|
|
|

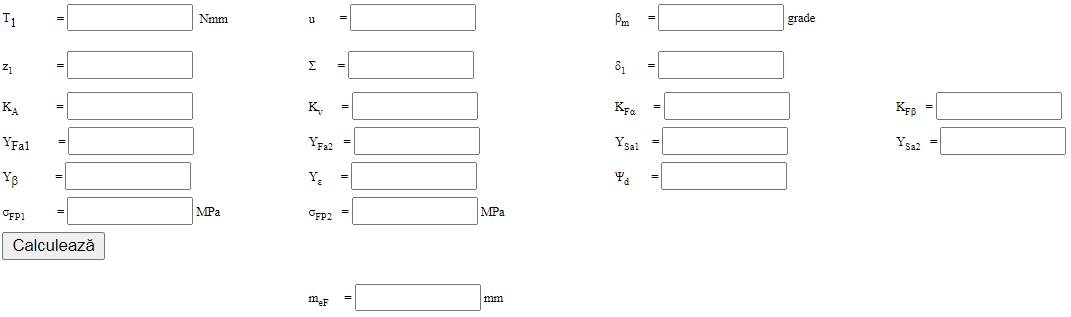

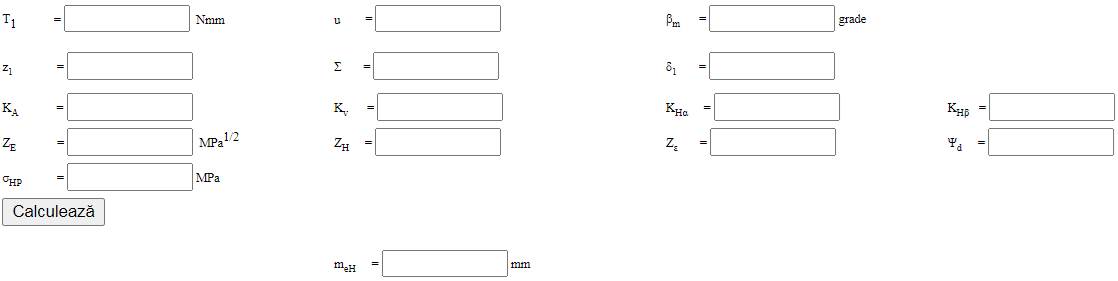

Datele
de intrare în ferestrele de calcul a modulului exterior frontal, meH din solicitarea de contact
și meF din solicitarea de încovoiere
|
|
|
|
Modulul frontal exterior calculat
|
|
Modulul
frontal exterior calculat: mec = max(meH, meF).
Obs. Valoarea maximă indică solicitarea
principală
|
